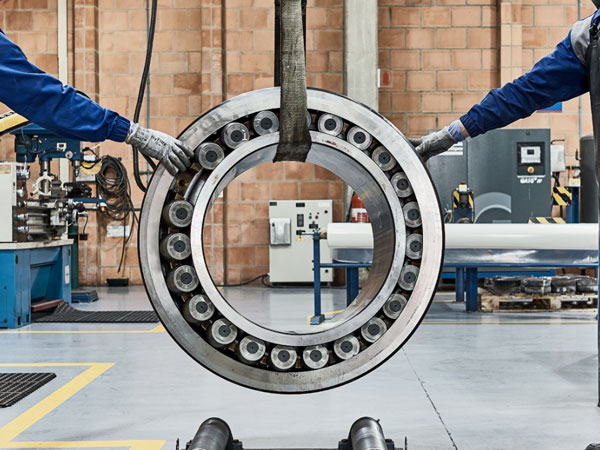

Cincin Slewing Perindustrian: Wira yang tidak dikenali dengan putaran berat

Di dunia jentera perindustrian, di mana beban besar memenuhi gerakan yang tepat, satu komponen berdiri sebagai pemboleh kritikal: Galas cincin slewing industri . Jauh lebih daripada sekadar galas yang mudah, ia adalah tulang belakang yang kuat dan putaran yang membolehkan kren mengayunkan, penggali untuk menggali, turbin angin untuk mengesan angin, dan array radar untuk mengimbas ufuk. Cincin yang sangat direka bentuk ini adalah kerja -kerja yang diam -diam memudahkan putaran yang lancar dan terkawal di bawah beban yang melampau dan keadaan yang keras.

Di luar galas Asas: Menentukan cincin slewing

Cincin Slewing Perindustrian (juga dikenali sebagai galas slewing, galas turntable, atau galas putar) adalah galas elemen rolling diameter besar yang direka untuk mengendalikan secara serentak :

• Beban paksi: Angkatan yang bertindak selari dengan paksi putaran (seperti berat ledakan kren).

• Beban radial: Angkatan yang bertindak tegak lurus ke paksi (seperti angin yang menolak ke sisi pada nacelle turbin).

• Membalikkan detik -detik: Angkatan yang cenderung mengikat atau mencondongkan struktur (cabaran utama dalam aplikasi seperti penggali atau pengangkat berat).

Tidak seperti galas yang lebih kecil, slewing cincin biasanya direka khas atau dipilih dari katalog yang luas untuk memadankan keperluan beban, saiz, alam sekitar, dan pemasangan tertentu. Mereka mengintegrasikan terus ke dalam struktur mesin, sering berfungsi sebagai elemen struktur utama sendiri.

Anatomi dan fungsi teras

Walaupun reka bentuk berbeza -beza, elemen utama menentukan cincin slewing industri:

1. Cincin: Dua cincin sepusat (dalaman dan luar), biasanya dibuat dari kekuatan tinggi, keluli aloi palsu. Satu cincin biasanya mempunyai gigi gear (dalaman atau luaran) yang disepadukan untuk mekanisme pemacu.

2. Elemen Rolling: Bola atau penggelek (silinder atau tirus) yang menghantar beban antara cincin. Susunan ini menentukan jenis galas dan keupayaan pengendalian bebannya.

3. Raceways: Alur-alur yang dipesis dengan ketepatan pada cincin di mana unsur-unsur rolling dijalankan. Rawatan haba (pengerasan induksi) memastikan ketahanan.

4. Meterai: Kritikal untuk tidak termasuk bahan cemar (habuk, air, grit) dan pelinciran. Pilihan pengedap berganda wujud untuk persekitaran yang berbeza.

5. Sistem Pelinciran: Kelengkapan dan saluran gris memastikan unsur -unsur rolling dan raceways dilincirkan dengan betul untuk jangka hayat dan operasi yang lancar. Sistem auto-lubrication berpusat adalah perkara biasa.

6. Lubang pemasangan: Corak lubang berulir atau biasa pada kedua -dua cincin untuk bolting selamat ke struktur sokongan dan berputar mesin.

Jenis yang dominan: Reka bentuk yang sepadan untuk dimuat

Dua konfigurasi yang paling lazim adalah:

1. Single-row empat titik kenalan bola bearing:

   • Struktur: Baris bola tunggal yang berjalan di raceway gothic-arch.

   • Keupayaan: Cemerlang dalam mengendalikan gabungan paksi, radial, dan momen secara serentak. Reka bentuk yang sangat padat.

   • Sesuai untuk: Beban sederhana, aplikasi yang memerlukan kekompakan (kren, penggali ringan, turntables pengendalian bahan, pengimbas perubatan).

2. Galas roller yang diseberang:

   • Struktur: Dua set penggelek silinder diatur secara serentak (diseberang) di antara cincin. Arah pengganti penggelek.

   • Keupayaan: Ketegaran unggul dan kapasiti beban momen yang sangat tinggi kerana hubungan garis penggelek. Mengendalikan beban paksi dan momen yang tinggi dengan cekap.

   • Sesuai untuk: Aplikasi ketepatan tinggi, beban momen yang sangat tinggi, situasi yang menuntut ketegaran maksimum (penggali berat, lengan robot, turntables ketepatan, mesin membosankan terowong, kaki radar besar).

Varian lain termasuk bola berbaris dua, roller tiga baris (untuk beban yang sangat tinggi), dan reka bentuk khusus.

Di mana mereka beralih: aplikasi perindustrian kritikal

Cincin slewing sangat diperlukan di seluruh industri berat:

1. Pembinaan & Perlombongan:

   • Jengkaut (boom swing, putaran rumah)

   • Kren mudah alih (boom swing, putaran struktur atas)

   • Kren Menara (Slewing of Jib dan Counter-Jib)

   • Pam konkrit (artikulasi boom)

   • Penyodok & draglines perlombongan

2. Tenaga Angin:

   • Sistem Yaw: Putar seluruh nacelle untuk menghadapi angin.

   • Sistem Pitch: Melaraskan sudut bilah individu (cincin yang lebih kecil).

3. Pengendalian Bahan:

   • Port Cranes (kapal ke pantai, RTGS)

   • Stacker/Reclaimers

   • Berputar forklift & pemetik pesanan

   • Turntables Gudang Automatik

4. Pertahanan & Aeroangkasa:

   • Kawasan hidangan radar & satelit

   • Turret Pelancar Missile

   • Menara senjata

   • Pemuat kargo pesawat

5. Jentera Perindustrian:

   • Posisi & Manipulator Kimpalan

   • Jadual Pengindeksan (CNC, Perhimpunan)

   • Lengan robot (sendi tugas berat)

   • Peralatan Pencitraan Perubatan (CT, Pengimbas PET)

   • Peralatan pembungkusan & pemprosesan

Spesifikasi Utama & Faktor Pemilihan

Memilih cincin slewing yang betul adalah yang paling penting untuk keselamatan, prestasi, dan panjang umur. Faktor kritikal termasuk:

• Penilaian Beban: Kapasiti aksial, radial, dan momen dinamik & statik (biasanya ditakrifkan setiap ISO 281 atau serupa).

• Kekakuan: Rintangan terhadap ubah bentuk di bawah beban (penting untuk ketepatan).

• Spesifikasi Gear: Modul, bilangan gigi, gred ketepatan (jika didorong).

• Saiz & Dimensi: Bore diameter, ketinggian keseluruhan, bulatan bolt.

• Bahan & Hardening: Gred keluli, kekerasan Raceway (mis., HRC 58-62).

• Pengedap: Penarafan IP (perlindungan ingress), keserasian bahan meterai.

• Pelinciran: Jenis, selang, kaedah (manual, auto-lube).

• Keadaan Alam Sekitar: Julat suhu, pendedahan kepada habuk, air, bahan kimia, semburan garam.

• Pemasangan: Reka bentuk antara muka, keperluan bolt, pertimbangan preload.

• Pensijilan: Piawaian khusus industri (mis., DNV-GL untuk luar pesisir, AGMA untuk gear).

Masa Depan Putaran: Trend dalam Teknologi Ring Slewing

Inovasi terus mendorong sempadan:

• Bahan & Salutan Lanjutan: Peningkatan rintangan haus, perlindungan kakisan, dan kehidupan keletihan.

• Sensing Bersepadu (IoT): Galas dilengkapi dengan sensor untuk getaran, suhu, beban, dan pemantauan pelinciran, membolehkan penyelenggaraan ramalan.

• Penyelesaian pengedap yang lebih baik: Bahan dan reka bentuk yang dipertingkatkan untuk kehidupan yang lebih lama dalam persekitaran yang melampau (perlombongan dalam, luar pesisir).

• Ringan: Reka bentuk yang dioptimumkan menggunakan analisis unsur terhingga (FEA) dan bahan canggih untuk mengurangkan berat badan tanpa mengorbankan kekuatan.

• Peningkatan ketepatan: Untuk menuntut aplikasi seperti robotik dan pembuatan ketepatan tinggi.

• Fokus Kemampanan: Hayat perkhidmatan yang lebih lama, program pengubahsuaian, dan pelincir mesra alam.

Kesimpulan: Titik penting

Cincin slewing industri adalah lebih daripada sekadar komponen; Mereka adalah titik pivot asas yang mana kuasa besar dan gerakan kritikal bergantung. Reka bentuk mereka yang mantap, kejuruteraan ketepatan, dan kapasiti beban beban menjadikan mereka tidak dapat digantikan dalam membolehkan jentera berat yang membina dunia kita, menjana tenaga bersih, dan melakukan tugas-tugas perindustrian yang menuntut. Memahami jenis, keupayaan, dan kriteria pemilihan mereka adalah penting untuk jurutera dan pengendali. Apabila jentera tumbuh lebih besar, lebih bijak, dan beroperasi dalam persekitaran yang lebih keras, evolusi berterusan teknologi cincin membunuh memastikan mereka tetap menjadi asas yang boleh dipercayai dan berputar dalam industri moden. Apabila menentukan putaran berat, memilih cincin slewing yang betul bukan hanya keputusan kejuruteraan - ini adalah komitmen untuk keselamatan, kebolehpercayaan, dan kejayaan operasi.
